Средняя щётка СЩ-240

Щёточное оборудование – средняя щётка СЩ-240 (далее щётка) предназначено для очистки поверхностей автодорог с твёрдым покрытием, площадок и прилегающих территорий от загрязнений, свежевыпавшего снега, снежной шуги.

Конструкция подвеса щётки позволяет производить её монтаж на раму базового автомобиля без применения грузоподъёмных машин и механизмов.

Управление щёткой (подъем/опускание, включение/выключение вращения щёточного вала, включение/выключение плавающего режима), осуществляется из кабины базового автомобиля.

«Плавающий» режим работы щётки достигается использованием в конструкции оборудования пневмоцилиндров, обеспечивающих отсутствие колебаний и постоянный прижим щёточных дисков к очищаемой поверхности не зависимо от уровня её неровностей.

Щётка состоит из следующих узлов:

• Рама щётки (рис. 1);
• Щёточный вал (рис. 1);
• Кронштейн левый (рис. 1);
• Кронштейн правый (рис. 1);
• Экран защитный нижний правый (рис. 1);
• Экран защитный нижний левый (рис. 1);
• Экран защитный верхний правый (рис. 1);
• Экран защитный верхний левый (рис. 1);
• Узел гидромотора (рис. 2);
• Подчистной плуг (рис. 2);
• Подшипниковый узел (рис. 2);
• Гидроцилиндр подъёма/опускания (рис. 2);
• Пневмоцилиндры (рис. 2).

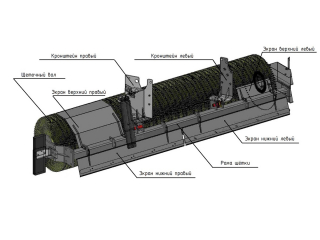

Рисунок 1

Рисунок 2

Рама щётки

Рама щётки – основной узел оборудования, обеспечивающий жёсткость конструкции и служит для монтажа щётки на раме базового транспортного средства или шасси, а так же для установки требуемого угла атаки.

Представляет собой пространственный каркас из профильной трубы различного сечения и металлических пластин различной толщины с интегрированными в него гидроцилиндром подъёма/опускания оборудования и пневмоцилиндрами для обеспечения работы «плавающего» режима щётки.

Монтаж на раму базового транспортного средства или шасси производится кронштейнами щётки левым и правым при помощи высокопрочных болтовых соединений.

Щёточный вал

Щёточный вал – основной рабочий орган щёточного оборудования, состоит из наборных щёточных дисков, закреплённых на металлической трубе. Вал крепится на раму щётки с правой стороны на подшипниковый узел, а с левой на узел гидромотора приводящего в действие щёточный вал.

Экраны защитные

Экраны защитные верхние и нижние предназначены для предотвращения подпадания смёта на узлы подвески, двигателя и трансмиссии.

Подчистной плуг

Подчистной плуг крепится с правой стороны щётки и служит для удаления смёта от бордюров и ограждений.
